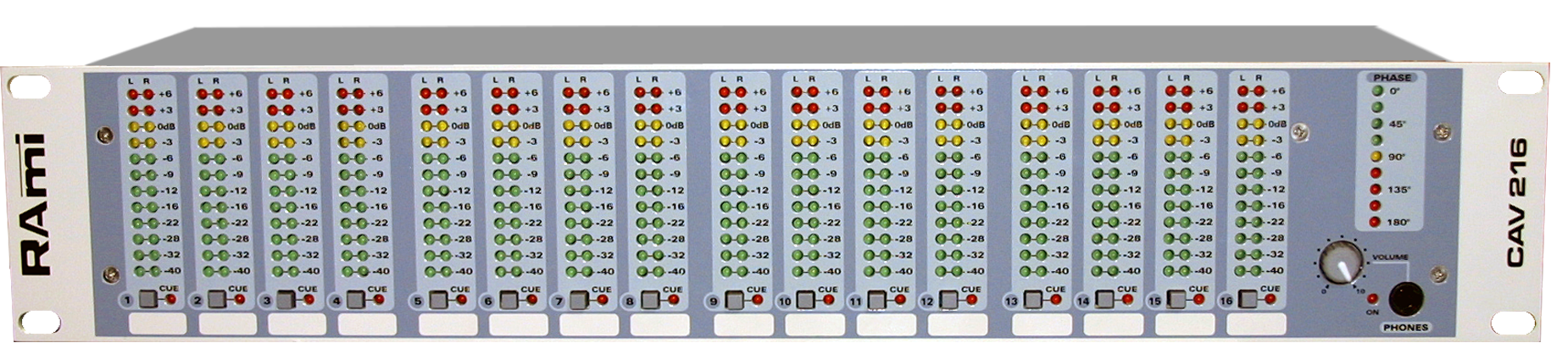

Le CAV216 est un périphérique complémentaire de la grille de mélange 8 x 8, GEM808. Il permet de visualiser en permanence les 8 niveaux d’entrées et les 8 niveaux de sorties.

La disposition par groupe de 4 permet de localiser rapidement l’entrée ou la sortie à contrôler. Une clé de CUE par entrée permet d’envoyer la modulation de chaque entrée vers la carte de sortie, pour un contrôle de la qualité au niveau casque, ou sur un départ symétrique (niveau ligne). Un contrôle de phase est aussi intégré sur la carte de sortie.

La modulation est prise en sonde sur la ligne à contrôler, un connecteur permet la ressortie de l’audio vers l’exploitation.

La réponse est en peakmètre, et des cavaliers internes permettent de configurer le niveau 0 dB relatif à 0 dBu, +6 dBu, +12dBu, ou +14 dBu (ajustable séparément sur chacune des 16 voies). La constante de temps du peakmètre est aussi programmable.
