L’ensemble indépendant PMD100 et PMD200 permet de répondre à la majorité des cas d’exploitation pour la gestion des retours casques et des ordres sur les opérations extérieures.

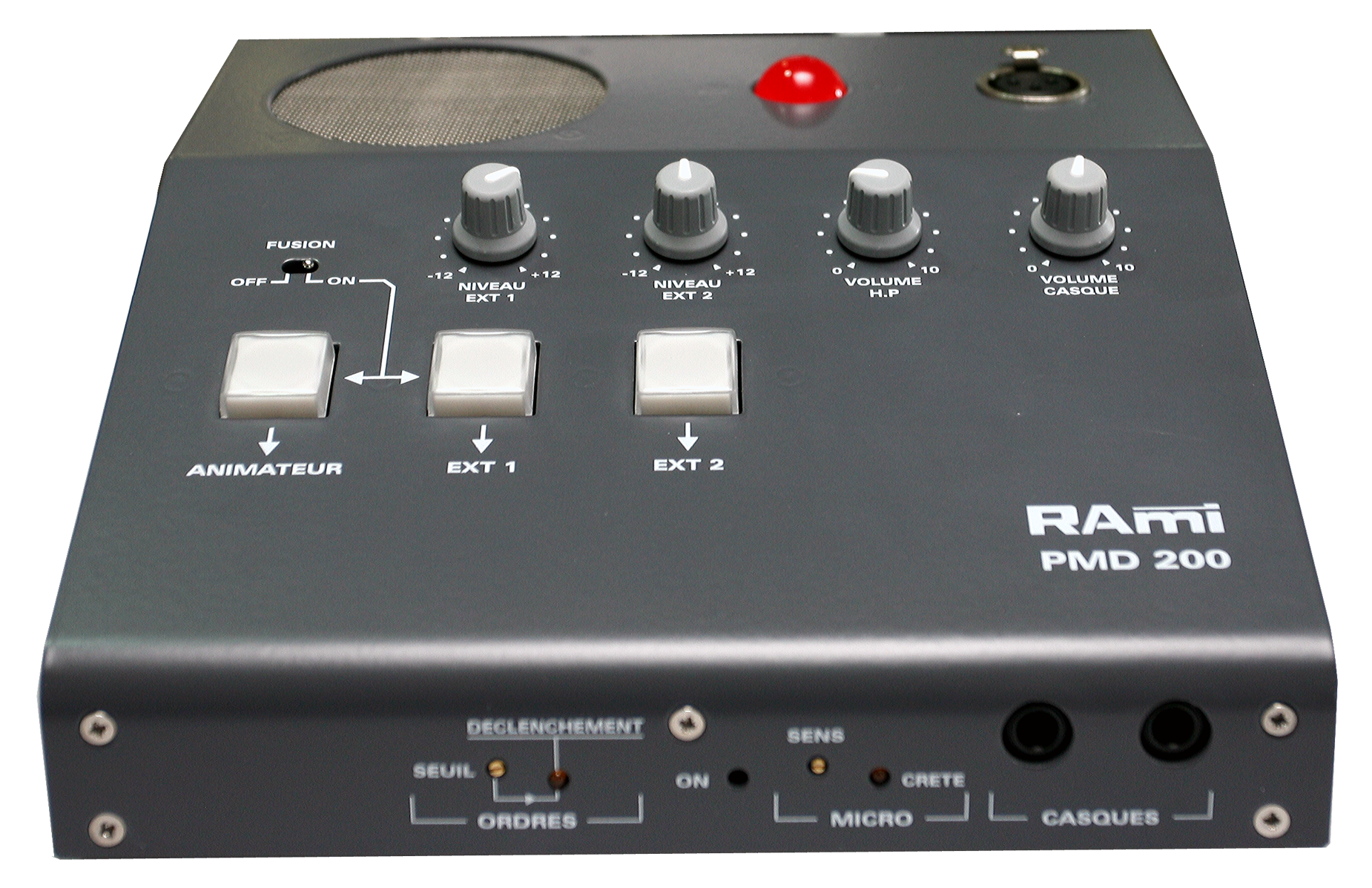

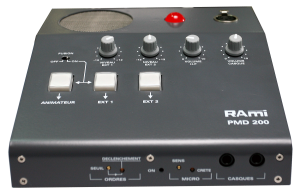

En face avant, ce pupitre comporte :

• 2 sorties casques sur jack stéréo 6.35 pour le réalisateur avec un retour stéréo en voies gauche et droite, la voie gauche se commute lors de la détection d’un signal d’ordre.
• 3 boutons poussoirs permettent de parler à l’animateur, à un circuit extérieur 1, à un circuit extérieur 2.
• Un commutateur à 2 positions permet de mutualiser ou non le circuit d’ordres animateur avec le circuit extérieur 1.
• Deux potentiomètres permettent d’ajuster le niveau d’arrivée des ordres Extérieur 1 et Extérieur 2 de + /– 12dB.
• Une embase XLR3 femelle est prévue pour accueillir un microphone d’ordre sur flexible.
• Un voyant rouge à LED haute luminosité s’allume lors de la détection du signal de rouge micro.
• Un potentiomètre permet le réglage de niveau de l’amplificateur des casques.
• Un haut-parleur permet d’écouter les arrivées d’ordres, un potentiomètre permet de régler le niveau de son amplificateur.

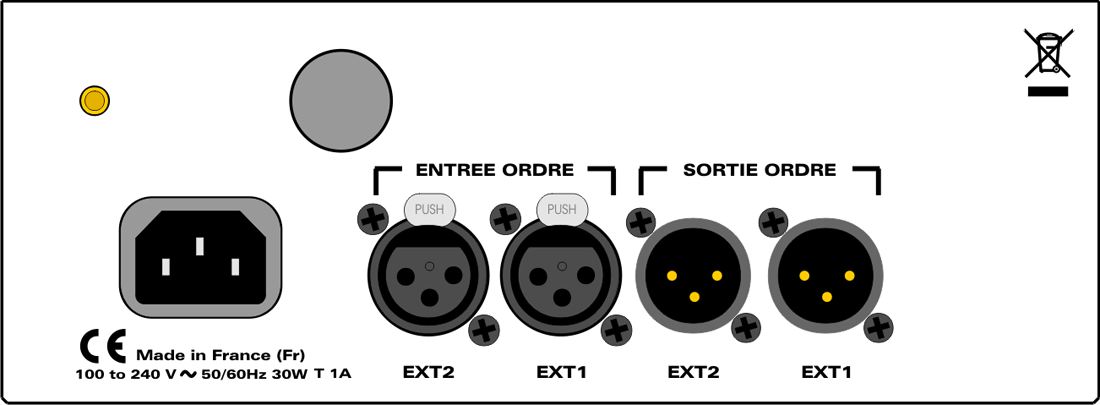

A l’arrière :

• 2 embases XLR3 points mâles fournissent les départs ordres Extérieur 1 et extérieur 2.
• 2 embases XLR3 points femelles reçoivent les arrivées des ordres Extérieur 1 et Extérieur 2.
• Un câble de liaison 8 paires d’environ 2,8 mètres sort du boîtier via un presse-étoupe et comporte une fiche SOCAPEX 319 Femelle.
