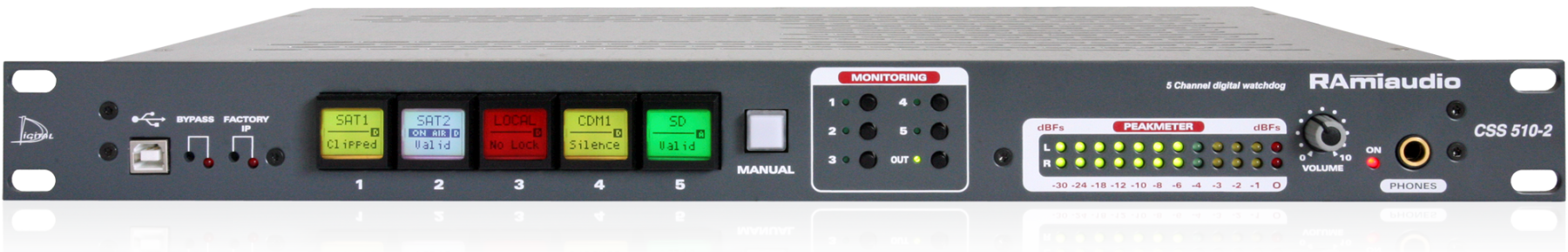

CSS510-2

watchdog numérique 5 entrées



Le CSS510-2 est destiné à surveiller en permanence cinq sources audio numériques stéréo. Câblé en insertion dans une chaîne de diffusion numérique, il permet en cas de problèmes, de basculer automatiquement sur une source de secours numérique suivant une priorité descendante et de revenir automatiquement sur la source prioritaire une fois les problèmes résolus.

Le CSS510-2 est capable de gérer plusieurs types d'erreurs réparties en deux groupes. Le premier concerne le contenu audio du signal AES / EBU : Le CSS510-2 peut détecter l'absence et la saturation du signal audio (seuil programmable). Le deuxième groupe concerne la transmission numérique : Le CSS510-2 peut contrôler la présence de la porteuse numérique, la qualité de la liaison. L'utilisateur valide ou non les contrôles à effectuer.

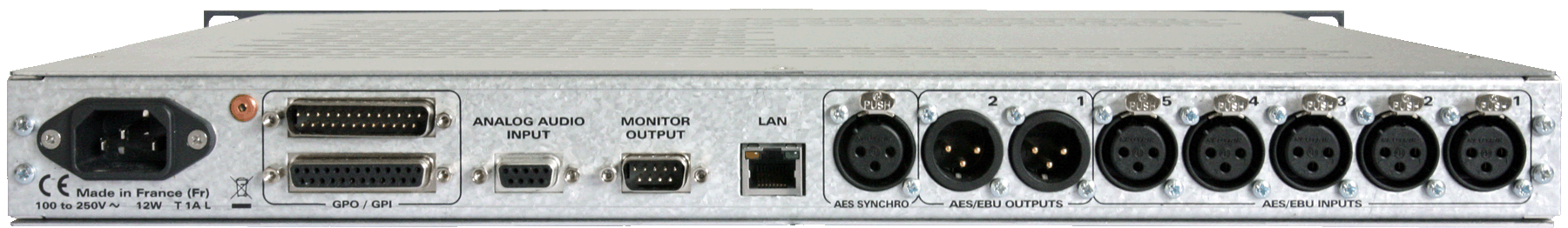

Une partie monitoring permet à l'utilisateur de contrôler à chaque instant les entrées/sorties du CSS510-2. Un convertisseur D/A 24 bits 96kHz intégré fournit une sortie analogique symétrique sur Sub-D9 en face arrière, une sortie casque et un bargraph pour un contrôle efficace des signaux.

  • Entrées / Sorties numériques au format AES/EBU sur transfo.
  • Entrée analogique affectable sur une des 5 entrées.
  • Une entrée synchro numérique en face arrière.
  • Gestion des signaux audio échantillonnés jusqu'à 96kHz .
  • Contrôle en parallèle des signaux audio numériques.
  • Transparent vis à vis des données numériques transmises  (index, texte,...).
  • Sortie synchronisée en interne ou par l'entrée synchro externe.
  • Peut surveiller à la fois le niveau audio et la liaison numérique.
  • Edition et visualisation des paramètres via un serveur web embarqué.
  • Seuil pour détection du signal audio programmable de 0 à -60 dBFs.
  • Seuil pour détection de la saturation du signal programmable de 0 à -12dBFs.
  • 4 modes de contrôle audio: Left, Right, Left or Right, Left and Right.
  • Fonction Manuel avec sélection du canal de sortie en face avant et par télécommande.
  • Délai “ALARM” programmable de 1 à 99s.
  • Délai “RETOUR” programmable de 1 à 99s.
  • Sorties “ALARM” sur optos-mos (boucles sèches).
  • By-pass entre source principale et sorties en cas de coupure secteur. En By-Pass, la continuité du programme  est assurée sur les deux sorties par un double transformateur
  • 2 sorties numériques indépendantes.
  • Monitoring: bargraph, sortie casque  (convertisseur D/A 24 bits / 96KHz intégré).
  • Sortie monitoring analogique stéréo symétrique sur Sub-D9.
  • System Log de 200 lignes des événements.
  • Supervision par SNMP (V2c et V2c Inform).
