MPX121

Sélecteur de signal multiplex 1 parmi 12



Le MPX121 est un sélecteur de signal multiplex 1 parmi 12.

  • Entrées / sorties sur BNC.
  • Niveau max MPX + 16dBu.
  • Bande passante 10 Hz à 250 KHz +/- 1 dB.
  • Détection de présence active du signal multiplex sur la sortie.
  • Double mute sur les sorties non actives pour obtenir une très grande réjection de diaphonie.
  • Serveur Web intégré utilisable sur n'importe quel navigateur internet.
  • Possibilité par cette interface Web de configurer la sélection du canal MPX, de visualiser l'entrée active et de vérifier la présence du signal MPX en sortie.
  • Interface accessible par un nom d'utilisateur et un mot de passe.

Le MPX121 embarque aussi un agent SNMP pour la supervision et la gestion de l'équipement. Cet agent permet de sélectionner et de visualiser, via des OID propriétaires, le canal MPX d'entrée.
Il permet de générer vers deux directions une trap d'alerte au format «V2C» ou «V2C Inform» pour chaque commutation, et de vérifier la présence du signal MPX en sortie.

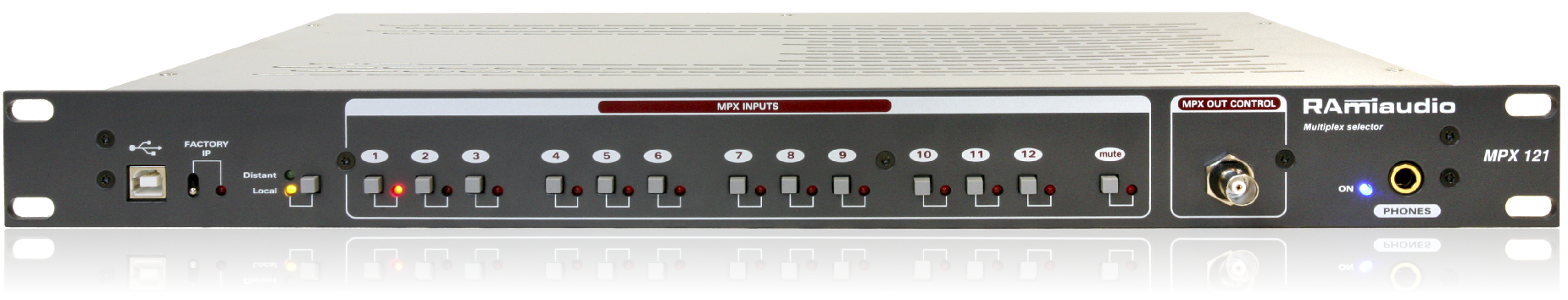

En face avant :

  • Port USB pour la mise à jour du Firmware.
  • Switch fugitif de contrôle distant (IP) ou local.
  • Switch de rappel de l'adresse IP usine.
  • Visualisation de l'entrée sélectionnée.
  • 12 switchs fugitifs de sélection de l'entrée en mode local.
  • Le mode local  permet une maintenance sur site en isolant une chaine complète HF.
  • Switch fugitif de mute de la sortie MPX.
  • BNC de contrôle reprenant le reflet du signal MPX en sortie.
  • Sortie casque de contrôle audio droite/gauche.

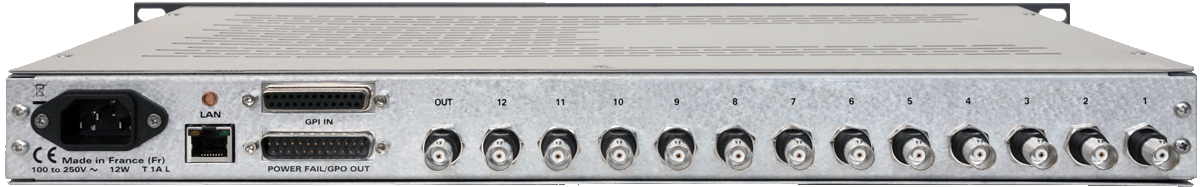

En face arrière :

  • 12 BNC pour entrées MPX.
  • Une BNC out MPX.
  • Embase RJ45 LAN.
  • Embase Sub-D25 pts femelle GPI, sélection des entrées + Mute.
  • Embase Sub-D25 pts mâle GPO (indication de l'entrée sélectionnée + état Mute) & power fail.
  • Embase CEI secteur (90 à 250 Volts).
