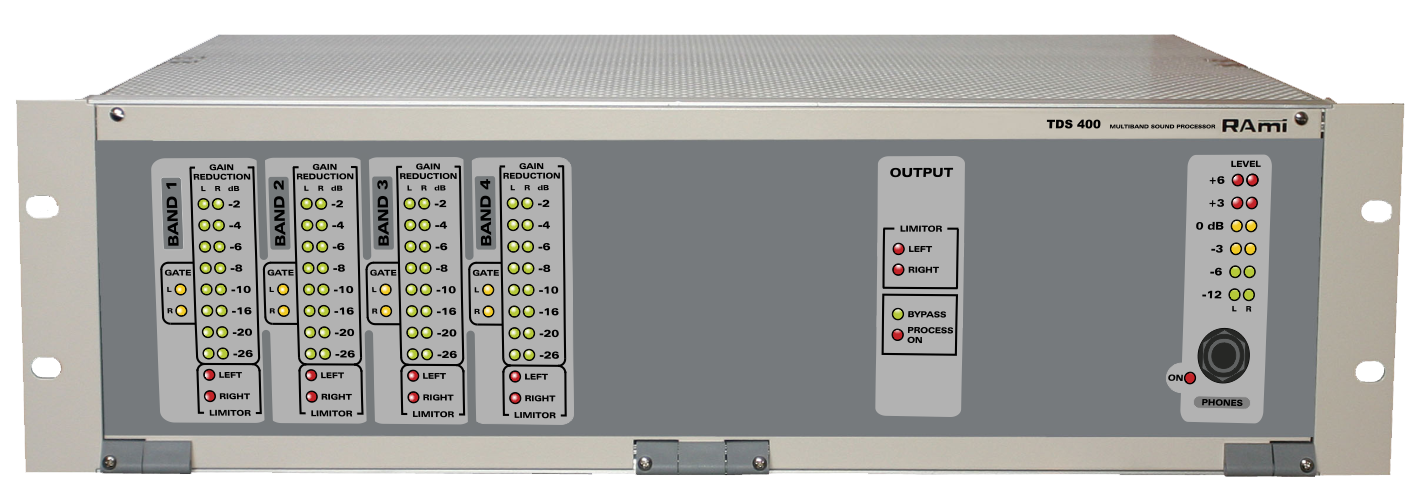

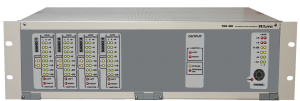

Le TDS400 a été conçu en structure modulaire par carte en panier universel type bac Europe. Il comprend de base :
- Une carte d'entrée avec les amplis de symétrisation et un leveller permettant de réguler les écarts de niveau entre les différentes sources ou les différents titres musicaux.
- Quatre cartes comprenant les filtres de type Linswick - Riley 24 dB par octave permettant une très bonne isolation de chaque bande et une parfaite recombinaison en phase. Le synoptique a été étudié de telle façon qu'il suffit de ne changer qu'une carte pour changer une fréquence de coupure. Chaque carte comprend :
- Une carte de sortie avec les amplis de symétrisation et un limiteur général réglable en seuil sur le mixage général.
- Une carte d'alimentation comprenant un vumètre et un ampli casque pour contrôler le niveau de sortie.
- Une carte de réglage permettant de calibrer le TDS 400 . Cette carte est insérable après ouverture du panneau avant, après fermeture de celui-ci les réglages sont inaccessibles par sécurité.
Le TDS400 comprend un bypass télécommandable permettant, en station locale, de traiter un programme local et de ne pas retraiter un programme national. De même, une station abonnée à une banque de programme pourra ne traiter que le local. En position bypass le limiteur de sortie est toujours actif.
