ASM500

Archives - Interface muting AES /EBU - commande rouge/vert



L'ASM500 rassemble les fonctions de commutateur antenne "Rouge/Vert" et d'interface Studio Mute automatique au format numérique "AES/EBU". Il permet de commander directement les interfaces RGL260 (2 indicateurs lumineux Rouge/Vert) ou RGL500 (visualisation "ON AIR" rouge) pour indiquer la fonction "EN/HORS ANTENNE".
Le Studio Mute permet, lors de la fonction rouge, de déconnecter automatiquement les écoutes studio ("AES/EBU" sur XLR); cette fonction s'effectue par une commande ( boucle ou tension) sur optocoupleur ( par fader switch d'une console par exemple).

A noter que l'ASM500 est directement interfaçable avec la sortie STUDIO de la console RP2000S (ordres sur un connecteur DB-15 points).

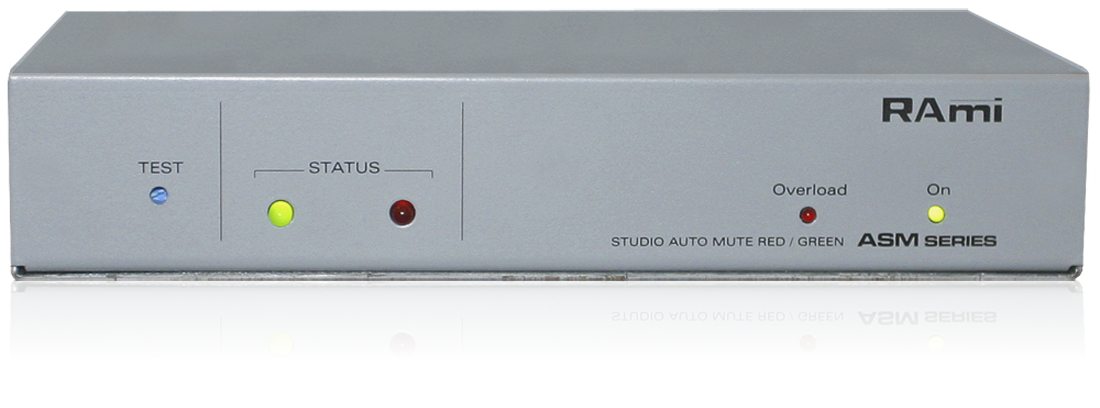

Accessible en face avant, un switch de commutation permet le test de la liaison. Deux témoins rouge /vert permettent de visualiser l'état de la commutation.

Deux types de visualisation à leds (durée de vie illimitée) sont interfaçables avec l'ASM500 :

  • Le RGL260, visualisation ROUGE / VERT, par leds de 20 mm de diamètre.
  • Le RGL500, visualisation ROUGE "ON AIR" à leds.


Le RGL260 et le RGL500 fonctionnent sous 24v, tension fournie par l'ASM 500 sur un connecteur DB-9 points femelle.

L’ASM500 est un boîtier de type "SLIMRACK".  L'adaptateur FRT200 permet de monter un ou deux boîtiers de ce type, au format rack 19" 1 unité.





ASM500
2.00 Kg
SLIMRACK
220 x 44 x 150 mm
