ISL874

Boîtier interface pour le Soundweb London

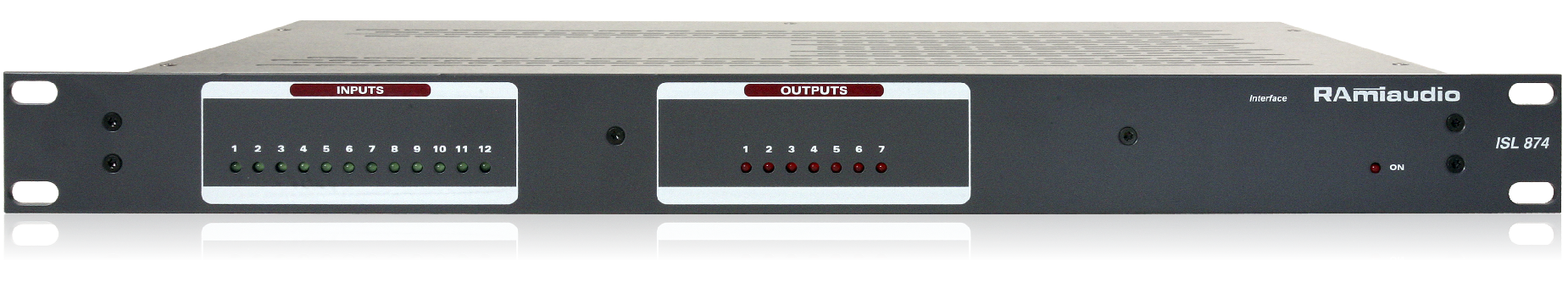

L'ISL874 est un boîtier d'interface destiné au rack de traitement audio BSS Soundweb London. Il conditionne les entrées / sorties GPI/O du Soundweb London et permet le raccordement directe d’un pupitre speaker PRF55 (4 Boutons poussoirs lumineux, 2 potentiomètres, 1 voyant).

- Entrées :
Le Soundweb London dispose de 12 entrées GPI. Ces entrées universelles peuvent recevoir des boucles (entrées TOR) ou des potentiomètres (entrées analogiques). Les 8 premières entrées recevront des boucles, les 4 dernières des potentiomètres ou des boucles.

L'ISL864 interface les 8 premières boucles avec :

  • Une carte ART864-IN ou les entrées de deux cartes ART864-M permettant de bénéficier de toutes les facilités d’exploitation de ces cartes.
  • Les 4 BP d’un pupitre speaker PRF55 (raccordement sur un connecteur Sub-D 37 points). Une matrice de cavaliers de codage 12x8 permet d’affecter les 12 entrées TOR de l’ISL874 aux 8 premières entrées GPI du Soundweb London. Les 4 dernières entrées GPI du Soundweb London recevront soit les 2 potentiomètres du pupitre speaker PRF55, soit une interface sur une Sub-D15 points configurable en entrées boucles ou potentiomètres. Attention, il n’est pas possible d’utiliser simultanément les potentiomètres du pupitre speaker PRF55 et cette interface.


- Entrée Casque :
Une entrée casque est prévue sur l'ISL864 pour alimenter les embases casque du pupitre speaker PRF55.



- Sorties :
Le soundweb London dispose de 6 sorties logiques (niveau TTL) et d’une sortie watchdog sur opto-coupleur . L'ISL874 interface ces signaux logiques vers :

  • Une carte ART 864-OUT ou les sorties de deux cartes ART864-M permettant de bénéficier de toutes les facilités d’exploitation de ces cartes.
  • Les 5 voyants du pupitre speaker PRF55. Une matrice de cavaliers de codage 7x13 permet d’affecter les 7 sorties logiques du Soundweb London aux 13 sorties de l’ISL874.

L’ISL874 dispose d’une alimentation de 24 volts destinée aux voyants du pupitre speaker PRF55 et à l’alimentation des sorties de la carte ART864-OUT ou des cartes ART864-M. Cette alimentation est aussi disponible en face arrière pour alimenter des accessoires.
